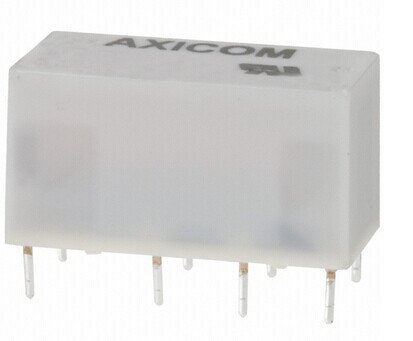

北京京北通宇电子元件有限公司 V23105-A5475-A201 热卖！！
发布时间： 2014/12/12 11:04:41 | 684 次阅读
电气特点
| Contact - Current Class | 2A to 5A Class |
| 触点额定电流 (A) | 3 |
| Contact - Limiting Continuous Current (A) | 3 |
| Contact - Limiting Making Current (A) | 3 |
| Contact - Limiting Breaking Current (A) | 3 |
| Insulation - Initial Dielectric Between Coil/Contact Class | 1000V to 1500VA Class |
| Insulation - Initial Dielectric Between Open Contacts (V rms) | 750 |
| 介电强度 － 线圈接触体 (V rms) | 1050 |
| Contact - Rated Voltage (VAC) | 250 |
| Contact - Rated Voltage (VDC) | 220 |
| Contact - Switching Voltage Max. (VAC) | 250 |
| Contact - Switching Voltage Max. (VDC) | 220 |
| Contact - Limiting Short-Time Current (A) | 3 |
| 线圈电压 (VDC) | 5 |
| 线圈电阻 (Ω) | 36 |
| 额定线圈功率 (mW) | 695 |
| Coil - Rated Power Class | 600mW to 800mW Class |
| Insulation - Initial Dielectric Between Adjacent Contacts (V rms) | 750 |
| Insulation - Initial Insulation Resistance (MΩ) | 1000000 |
| Contact - Switching Recommended Load, Min. | 10mA at 0.2V |
| FCC 68 绝缘 | 1500V Initial Surge Withstand Voltage between Contacts and Coil |
| HF Parameters - Isolation (dB) | -39.0dB@100MHz, -20.7dB@900MHz |
| HF - Parameters - Voltage Standing Wave Ration (VSWR) | 1.04@100MHz, 1.40@900MHz |
| HF Parameters - Insertion Loss (dB) | -0.27dB@900MHz, -0.02dB@100MHz |
尺寸
| Mechanical - Length Class | 20mm to 25mm Class |
| 长度 (mm [in]) | 20.20 [0.795] |
| Mechanical - Width Class | 8mm to 10mm Class |
| 宽度 (mm [in]) | 10.00 [0.394] |
| Mechanical - Height Class | 10mm to 11mm Class |
| 高度 (mm [in]) | 11.00 [0.433] |
主体特性
| 重量 (g [oz]) | 6.00 [0.2116] |
| 安装方式 | PCB |
触点特性
| 端子类型 | PCB-THT |
| Contact Material | AgNi, gold covered |
| Contact - Number of Poles | 2 |
配置特性
| 触点组合形式 | 2 Form C (CO) |
| 线圈励磁系统 | Monostable, DC |
行业标准
| 符合RoHS/ELV标准 | 符合RoHS标准, 符合ELV 标准 |
| 无铅焊接制程 | 波峰焊可达240°C, 波峰焊可达260°C, 波峰焊可达265°C |
| RoHS/ELV 符合记录 | 改为符合 RoHS 指令 |
| Approved/Registered Standards | cULus |
环境
| Environmental - Category of Protection | RTIII |
| Environmental - Ambient Temperature, Max. (°C [°F]) | 85 [185] |
| Environmental - Ambient Temperature Class | 70°C to 85°C Class |
包装特性
| 包装方式 | 管，纸板箱 |
其他
| 产品系列 | D2n/V23105 |
| 品牌 |
Axicom |
