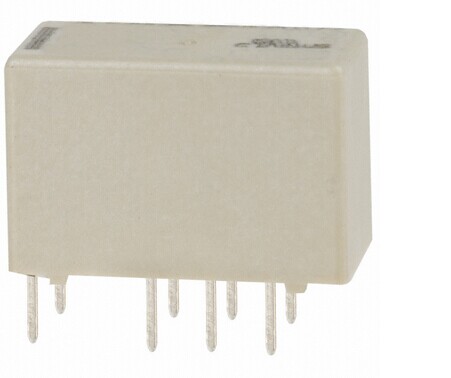

V23079A1005B301 技术资料
发布时间： 2014/12/12 11:15:52 | 854 次阅读
电气特点
| Contact - Current Class | 0A to 2A Class |
| 触点额定电流 (A) | 2 |
| Contact - Limiting Continuous Current (A) | 2 |
| Contact - Limiting Making Current (A) | 2 |
| Contact - Limiting Breaking Current (A) | 2 |
| Insulation - Initial Dielectric Between Coil/Contact Class | 1000V to 1500VA Class |
| Insulation - Initial Dielectric Between Open Contacts (V rms) | 1000 |
| 介电强度 － 线圈接触体 (V rms) | 1500 |
| Contact - Rated Voltage (VAC) | 250 |
| Contact - Rated Voltage (VDC) | 220 |
| Contact - Switching Voltage Max. (VAC) | 250 |
| Contact - Switching Voltage Max. (VDC) | 220 |
| Contact - Limiting Short-Time Current (A) | 2 |
| 线圈电压 (VDC) | 24 |
| 线圈电阻 (Ω) | 4114 |
| 额定线圈功率 (mW) | 140 |
| Coil - Rated Power Class | 100mW to 150mW Class |
| Insulation - Initial Dielectric Between Adjacent Contacts (V rms) | 1000 |
| Insulation - Initial Insulation Resistance (MΩ) | 1000000 |
| Contact - Switching Recommended Load, Min. | 10mA at 0.2V |
| FCC 68 绝缘 | 2500V Initial Surge Withstand Voltage between Contacts and Coil |
尺寸
| Mechanical - Length Class | 14mm to 16mm Class |
| 长度 (mm [in]) | 14.50 [0.571] |
| Mechanical - Width Class | 6mm to 8mm Class |
| 宽度 (mm [in]) | 7.20 [0.283] |
| Mechanical - Height Class | 9mm to 10mm Class |
| 高度 (mm [in]) | 9.80 [0.386] |
| Insulation - Clearance Between Contact and Coil (mm [in]) | 1.3 [0.051] |
| Insulation - Creepage Between Contact and Coil (mm [in]) | 2.5 [0.098] |
主体特性
| 重量 (g [oz]) | 2.80 [0.0988] |
| 安装方式 | PCB |
触点特性
| 端子类型 | PCB-THT |
| Contact Material | AgNi+Au |
| Contact - Number of Poles | 2 |
| Contact - Special Features | Bifurcated/Twin Contacts |
配置特性
| 触点组合形式 | 2 Form C (CO) |
| 线圈励磁系统 | Monostable, DC, polarized |
行业标准
| 符合RoHS/ELV标准 | 符合RoHS标准, 符合ELV 标准 |
| 无铅焊接制程 | 波峰焊可达240°C, 波峰焊可达260°C, 波峰焊可达265°C |
| RoHS/ELV 符合记录 | 一直符合 RoHS |
| Approved/Registered Standards | cULus |
环境
| Environmental - Category of Protection | RTIII |
| Environmental - Ambient Temperature, Max. (°C [°F]) | 85 [185] |
| Environmental - Ambient Temperature Class | 70°C to 85°C Class |
包装特性
| 包装方式 | 盒，纸板箱 |
其他
| 产品系列 | P2/V23079 |
| 品牌 | Axicom |
